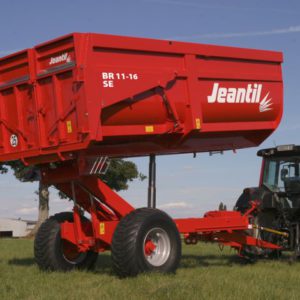

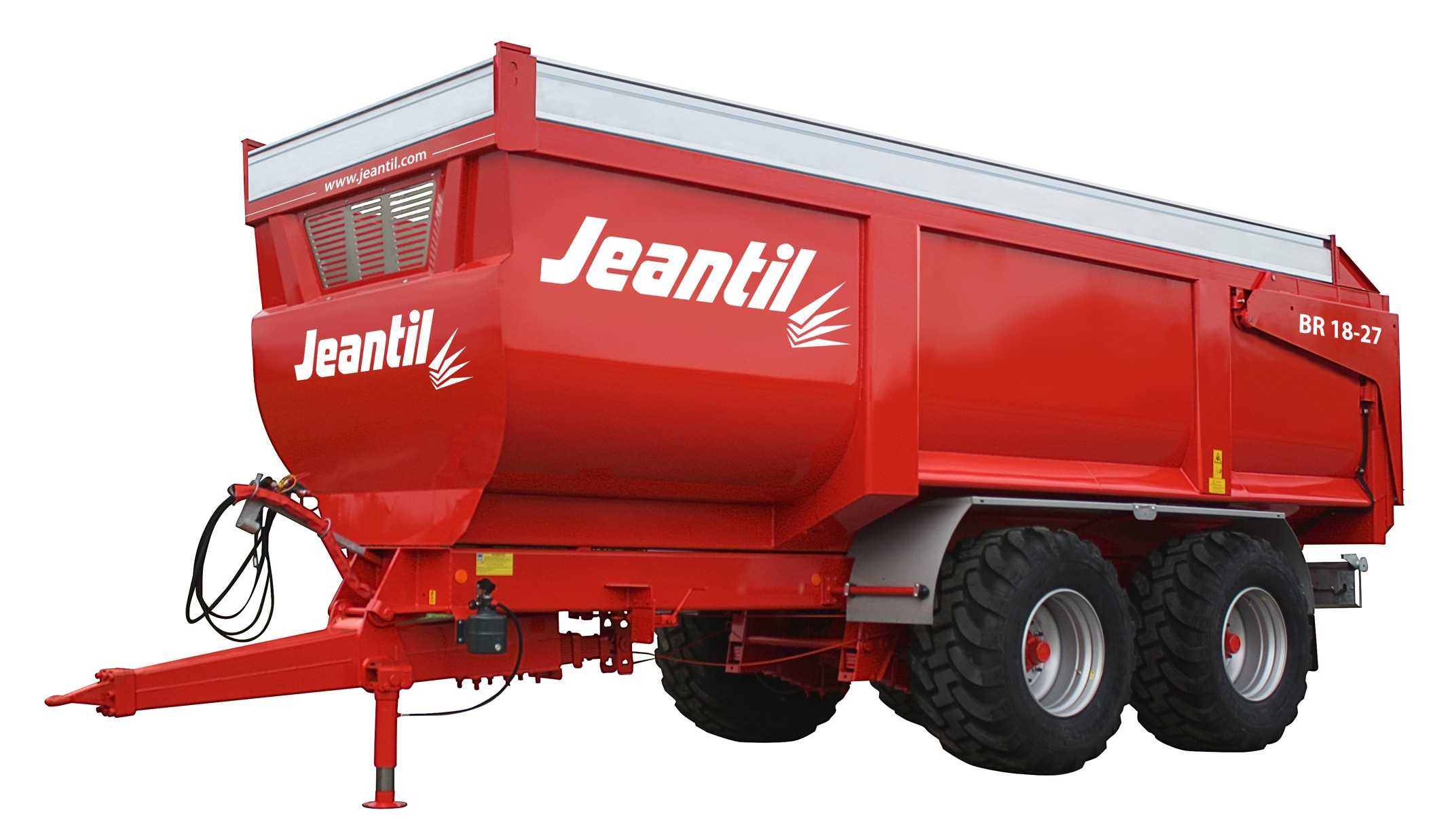

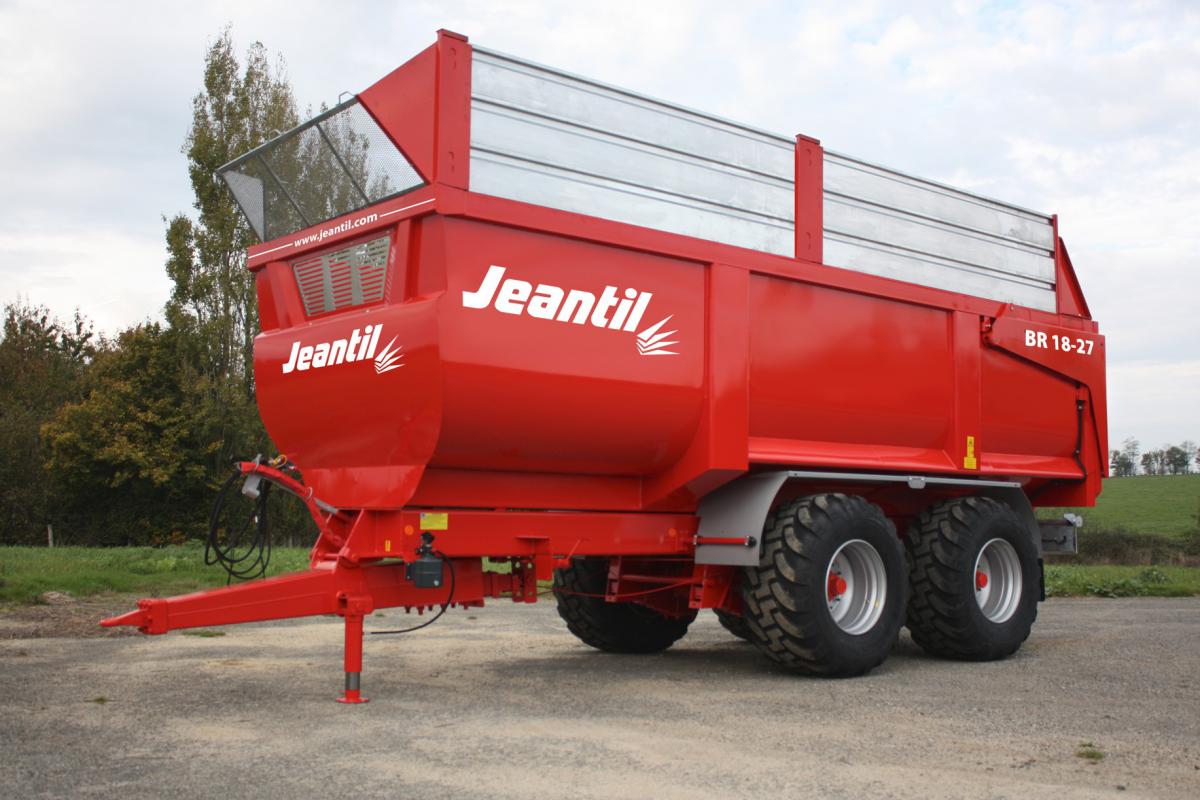

Velkoobjemové návěsy BR – návěsy s nejnižším těžištěm

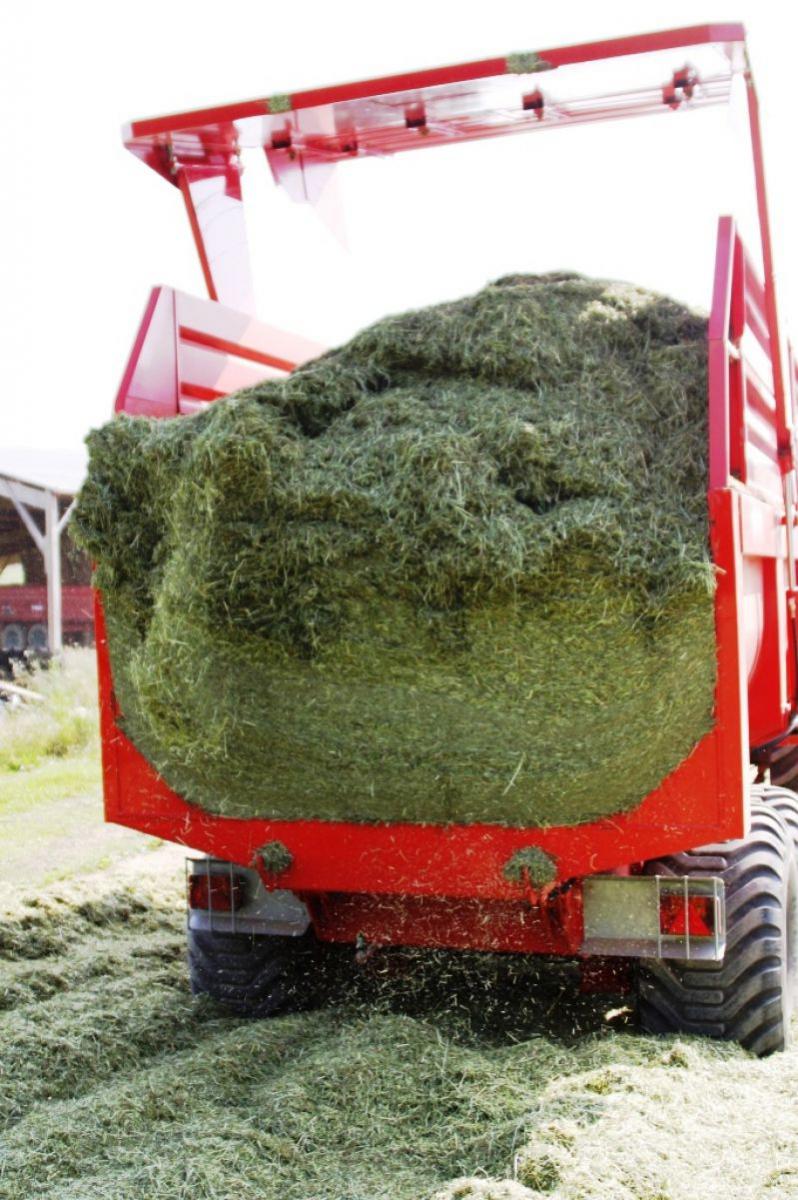

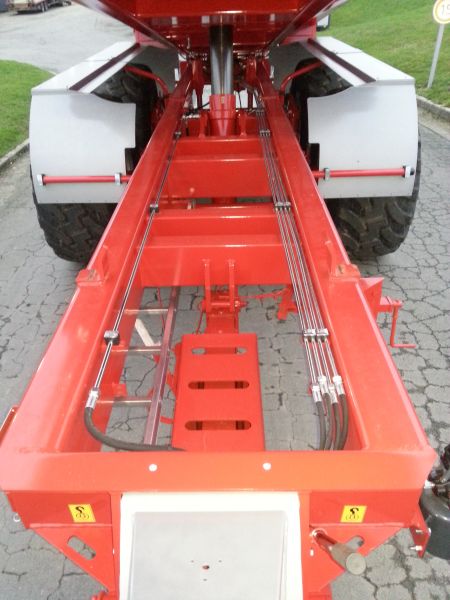

Řada velkoobjemových návěsů BR s vanovým typem korby a jednostranným sklápěním. Ten umožňuje rychlé a úplné vysypání všech typů materiálů a zvyšuje stabilitu při provozu na poli i silnici. Stěna korby je hladká a snadno se udržuje. Stroj je vybaven systémem blokace zadní nápravy při vyklápění. Návěsy lze vybavit různým typem náprav od jednoduché, bogie, tandem, tridem nebo hydraulické odpružení. Stroj lze využít i pro přepravu lehkých materiálů při použití stavitelných nástavků od 30cm až po 90cm. Korba je zesílená na horním okraji, u zadních dveří a má dva boční nosníky. Čelo stroje je zaoblené a nezůstávají na něm žádné nečistoty. Jedná se o původní řadu návěsů GM/GV s šířkou korby 235cm.

Výbava

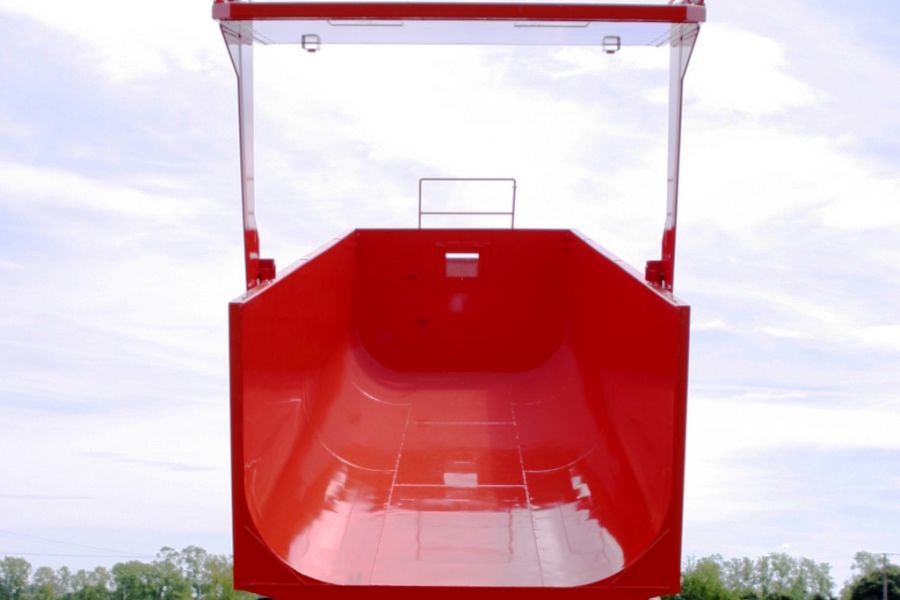

  • monoblok korba 158cm z vysoce elastické oceli (síla dna 5mm, síla stěny 4mm)
  • zadní hydraulické dveře / dvoudílné dveře

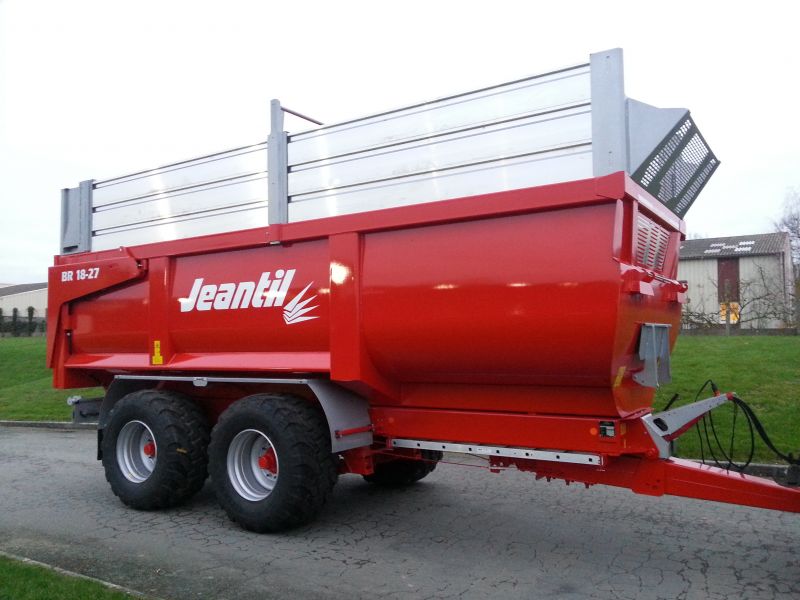

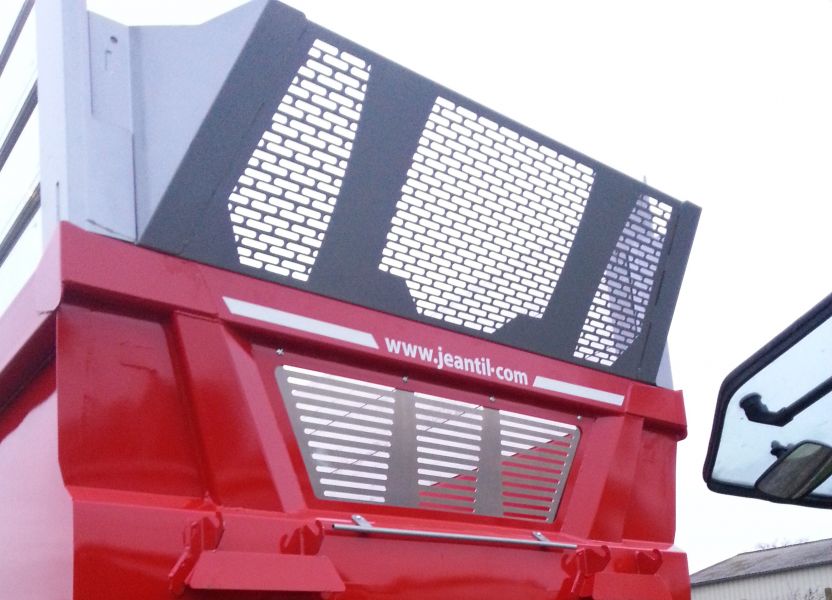

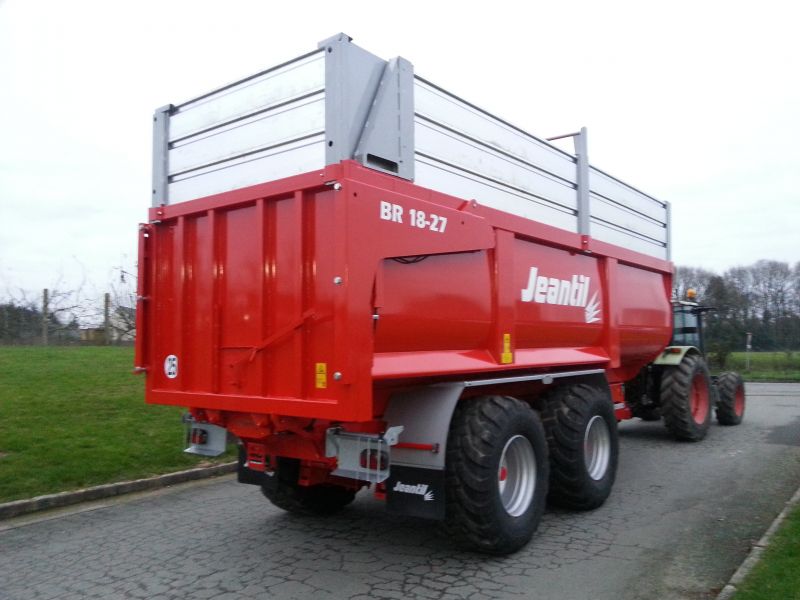

  • stavitelné nástavky 30, 60 nebo 90cm

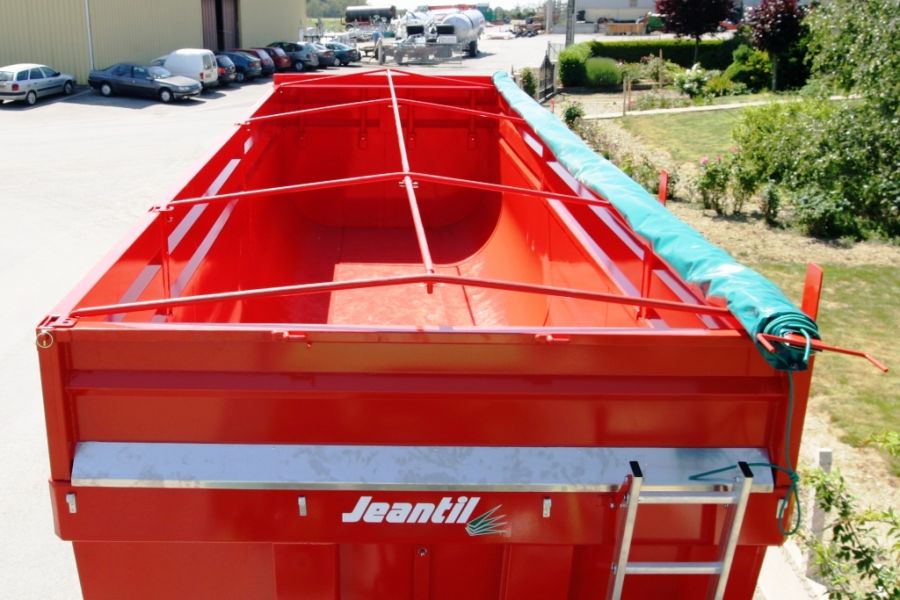

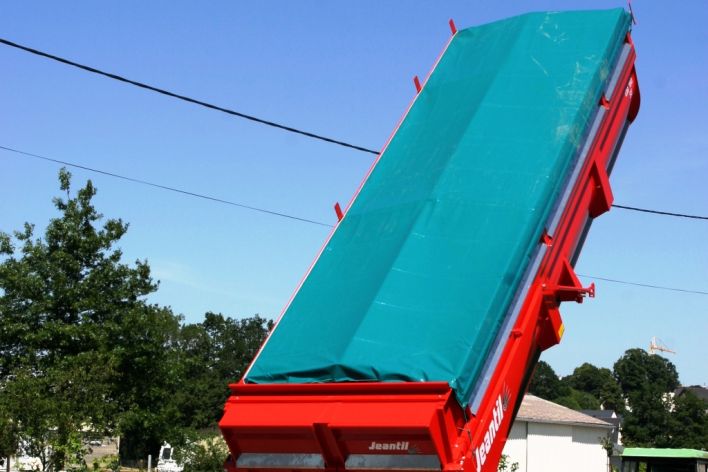

  • plachtovací sada

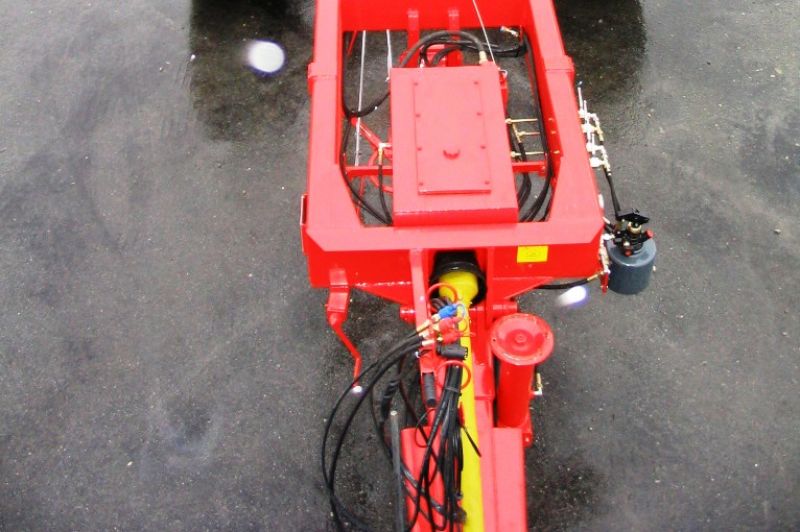

  • sklápění hydraulikou traktoru nebo vlastním čerpadlem

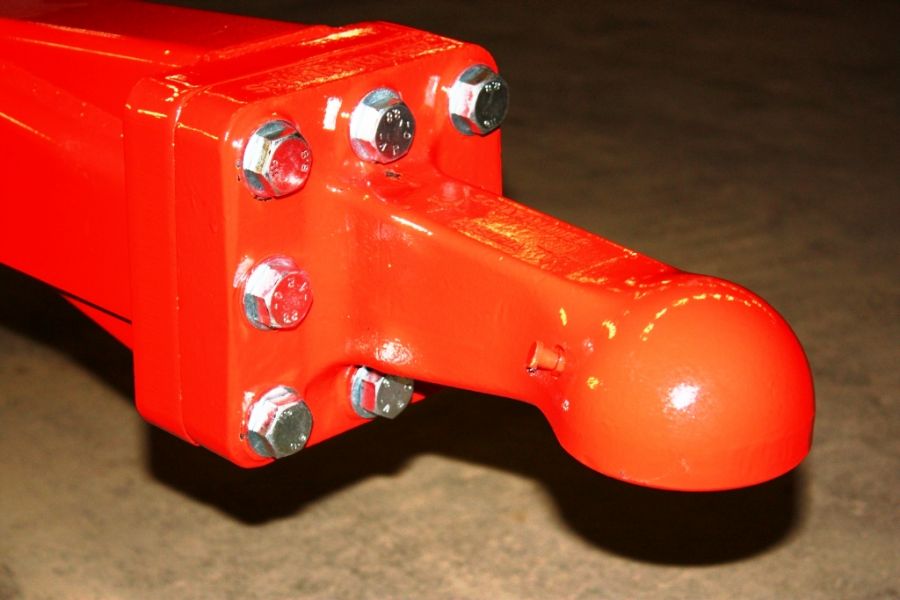

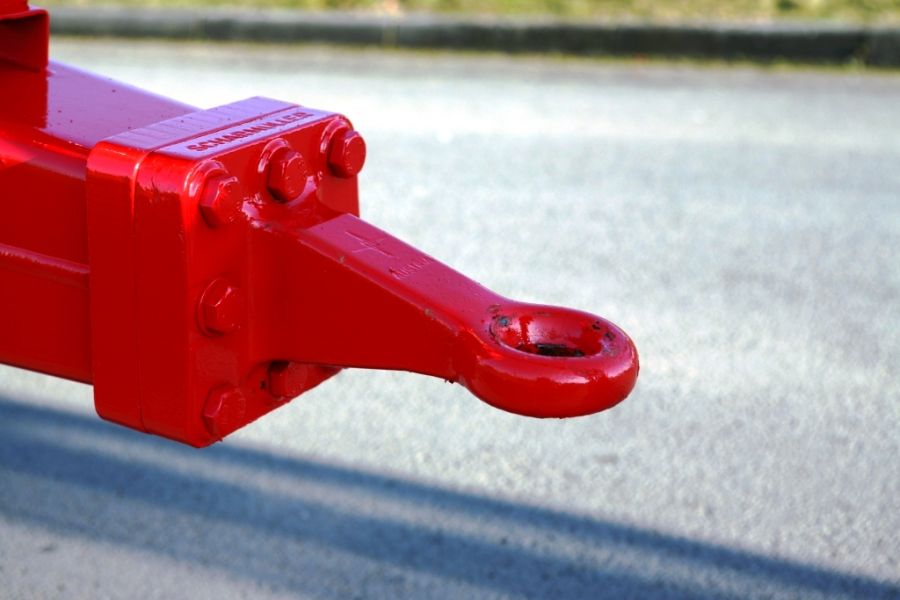

  • oko 50mm / K80
  • vzduchové brzdy
  • osvětlení
  • jednoduchá / tandem / tridem náprava / hydraulické odpružení

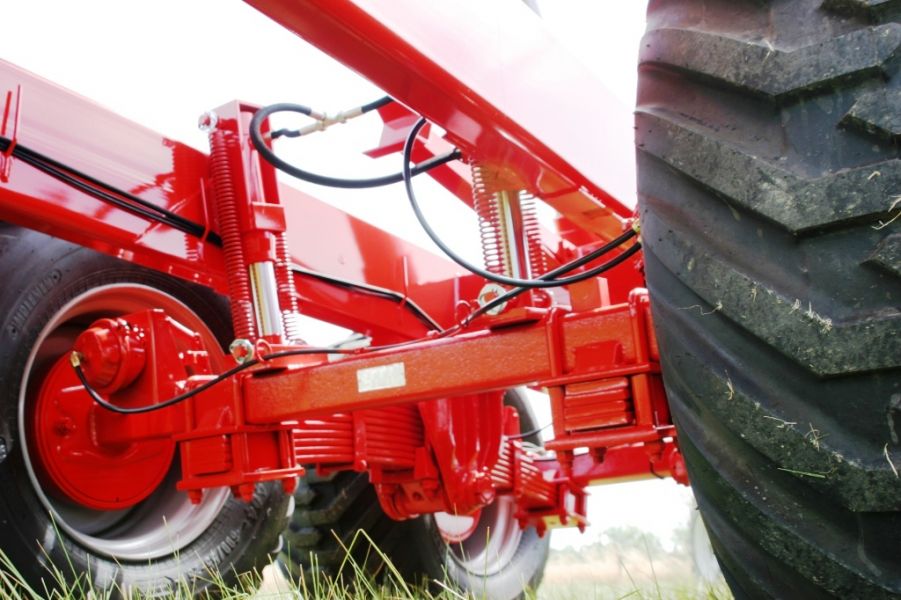

  • blokace zadní nápravy při vyklápění
  • počítadlo ujetých kilometrů
  • kontrolní plošina

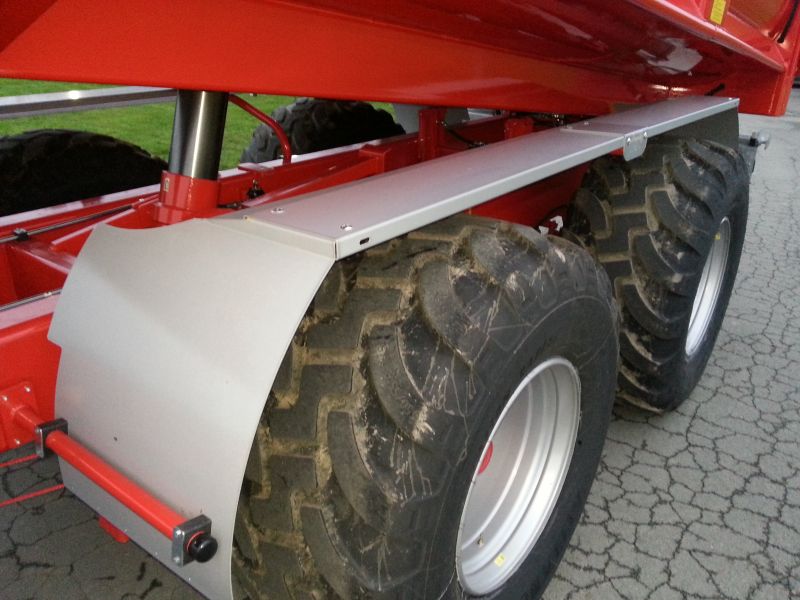

  • blatníky

Technické údaje



Tecnické údaje BR-10-14 BR-11-16 BR-12-18 BR-14-20 BR-15-22 BR 17-24 BR-18-24 BR-18-29 BR 21-32 BR-24-32
Pohotovostní hmotnost (t) Standardní Provedení (Bočnice 1,08 m/1,38 m/1,58 m) 3,7/3,9 4,0/4,3 4,7/5,0 4,9/5,2 5,3/5,6/5,9 6,4/6,8/7,0 6,8/7,2/7,4 8,3/8,6/8,9 9,0/9,5/9,8 9,8/10,4/10,8
Počet Náprav (Jednoduchá/Bogie/Tandem/Tridem) 1 1 2 Bogie 2 Bogie 2 Tandem 2 Tandem 2 Tandem 3 Tridem 3 Tridem 3 Tridem
Max. celkové zatížení (t) EU Norma Oj / Náprava 4 / 10 4 / 10 4 / 18 4 / 18 4 / 18 4 / 18 4 / 20 4 / 30 4 / 30 4 / 30
Blokace zadní nápravy     Opční Opční Standard Standard Standard Standard Standard Standard
Výška bočnice (m) 1,08/1,38/1,58 1,08/1,38 1,08/1,38 1,08/1,38 1,08/1,38 1,08/1,38/1,58 1,08/1,38/1,58 1,08/1,38/1,58 1,08/1,38/1,58 1,08/1,38/1,58 1,08/1,38/1,58
Objem korby 1,08 m Min/Max (m3) + nástavky 900 10,4/19,6 12,5/23,5 12,5/23,5 13,9/26,2 13,9/26,2 15,6/29,3 17,3/32,5 17,3/32,5 19,7/37,0 20,9/39,3
Objem korby 1,38 m Min/Max (m3) + nástavky 900 13,5/22,7 16,1/27,1 16,1/27,1 18,0/30,2 18,0/30,2 20,2/33,9 22,3/37,5 22,3/37,5 25,4/42,8 27,0/45,4
Objem korby 1,58 m Min/Max (m3) + nástavky 900         20,6/32,9 23,1/36,8 25,6/40,8 25,6/40,8 29,1/46/5 30,9/49,3
Celková délka (m) 6,22 7,05 7,05 7,65 7,65 8,42 9,06 9,06 10,05 10,57
Délka korby (m) 4,35 5,2 5,2 5,8 5,8 6,5 7,2 7,2 8,2 8,7
Celková šířka (m) Min/Max 2,55/2,95 2,55/2,95 2,55/2,95 2,55/2,95 2,55/2,95 2,55/2,95 2,55/2,95 2,55/2,95 2,55/2,95 2,55/2,95
Šířka korby (m) 2,35 2,35 2,35 2,35 2,35 2,35 2,35 2,35 2,35 2,35
Celková výška (m) standardní provedení (Bočnice 1,08 m) 2,37 2,37 2,43 2,46 2,49 2,55 2,55 2,47 2,46 2,46
Úhel vyklápění (°) 50 49 49 50 50 49 49 50 50 52
Oběm hydraulického válce (L) 13,8 21,7 21,7 27 27 27 48,5 43 58 65
Vlastní čerpadlo (opce) NE ANO ANO ANO ANO ANO ANO ANO ANO ANO
  • Uvedené údaje jsou specifika stroje ve standardní výbavě.
  • Výbava jednotlivých strojů se upravuje dle konkrétních požadavků a podmínek zákazníka.
  • Jedná se především o typ nápravy, rozměr a typ pneumatik nebo výšky nástavků.
